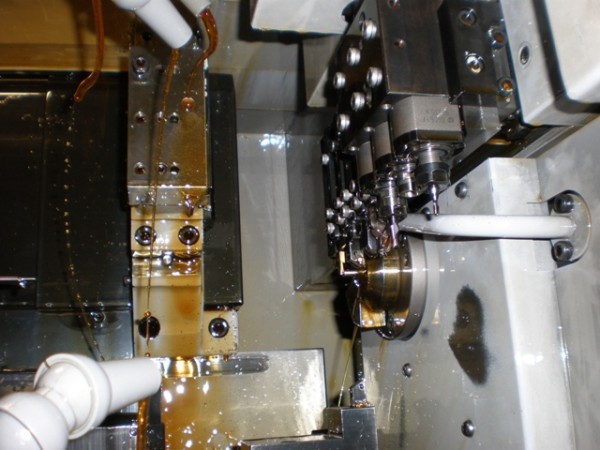

旋盤の中を撮影しました。
右側から材料が供給されます。
刃物は、材料が出てくるすぐ上と、他にも2箇所取り付け出来ます。
取り付け本数は機械により違います。
写真には掲載していませんが、背面主軸(サブスピンドル)も付いています。
背面と正面を同期させ長もの加工をしたり、背面側だけで端面を加工することもできます。
写真にあるように回転工具も取り付け可能です。
材料を止めておいて、平面加工をしたり、クロス穴をあけたりできます。
とは言え旋盤ですので、5軸マシニングとまではいきません。
5軸マシニングまで必要ない、小型部品にコストメリットがあります。
2013/10/31
株式会社西軽精機
